Kugelstrahlen

Das Kugelstrahlen, auch bekannt als Shot Peening oder Verfestigungsstrahlen, ist ein kaltmechanisches Verfahren zur Oberflächenveredelung. Dabei werden kleine, kugelförmige Partikel aus Stahl, Glas oder Keramik mit hoher Geschwindigkeit auf die Oberfläche eines Werkstücks geschleudert.

Druckeigenspannungen als Schutzschild

Die Energie der auftreffenden Partikel führt zu winzigen plastischen Verformungen. Dadurch entsteht eine verdichtete Schicht mit sogenannten Druckeigenspannungen, die sich positiv auf die Materialeigenschaften auswirken. Diese Spannungen wirken der Rissbildung entgegen, verlangsamen Materialermüdung und verlängern die Lebensdauer des Bauteils erheblich.

Wie funktioniert Kugelstrahlen im Detail?

Beim Kugelstrahlen wirkt jedes auftreffende Strahlkorn wie ein winziger Hammer. Es verformt die Oberfläche lokal (ca. 0,1–0,4 mm), während der innere Bereich des Materials dem Druck entgegenhält. Auf diese Weise bildet sich eine stabile, verdichtete Schicht.

Druckeigenspannungen als Schutzschild

Die Energie der auftreffenden Partikel führt zu winzigen plastischen Verformungen. Dadurch entsteht eine verdichtete Schicht mit sogenannten Druckeigenspannungen, die sich positiv auf die Materialeigenschaften auswirken. Diese Spannungen wirken der Rissbildung entgegen, verlangsamen die Materialermüdung und verlängern die Lebensdauer des Bauteils erheblich.

Einflussfaktoren auf die Intensität

Die Intensität des Kugelstrahlens hängt von mehreren Faktoren ab: der Geschwindigkeit des Strahlmittels (typischerweise 30–100 m/s), dem Auftreffwinkel, der Dauer des Strahlprozesses und der Härte der verwendeten Kugeln. Erst wenn diese Parameter präzise aufeinander abgestimmt sind, entsteht eine gleichmäßige Druckspannungsschicht, die das Bauteil zuverlässig stabilisiert.

Verschiedene Arten des Kugelstrahlens

Nicht jedes Bauteil erfordert dieselbe Behandlung. Daher gibt es unterschiedliche Verfahren, die jeweils eigene Vorteile mitbringen:

Druckluftstrahlen

Hierbei wird das Strahlmittel mit Druckluft beschleunigt. Dieses Verfahren ist besonders flexibel und eignet sich auch für komplizierte Geometrien. Zudem können verschiedene Intensitäten auf einem Bauteil erzielt werden.

Schleuderradstrahlen

Bei dieser Methode wird das Strahlmittel über Schleuderräder beschleunigt. Sie ist sehr effizient und eignet sich vor allem für große Serienbauteile, bei denen hohe Intensitäten gefragt sind.

Flap Peening

Für lokale Reparaturen oder Nachbearbeitungen kommt das Flap-Peening zum Einsatz. Hier werden Lamellenbürsten mit eingebettetem Strahlmittel verwendet. Dadurch können gezielt bestimmte Stellen nachbearbeitet werden, ohne das gesamte Bauteil zu behandeln.

Kugelstrahlen im Kontext der Oberflächenbehandlung

Während klassische Strahlverfahren meist dazu dienen, Oberflächen zu reinigen oder auf eine weitere Bearbeitung vorzubereiten, verfolgt das Kugelstrahlen einen anderen Ansatz:

Verdichtung für Schutz und Beschichtung

Bei der Veredelung von Aluminiumoberflächen wird eine homogene, verdichtete Struktur erzeugt, die das Material widerstandsfähiger macht. Zudem kann Kugelstrahlen als Vorbereitungsschritt für Eloxal oder Beschichtungen dienen. So wird die Lebensdauer der Bauteile zusätzlich verlängert, während gleichzeitig Korrosionsbeständigkeit und Belastbarkeit gesteigert werden.

Geeignete Werkstoffe und Oberflächen

Besonders verbreitet ist das Kugelstrahlen bei Aluminium- und Stahlbauteilen, da diese häufig hohen zyklischen Belastungen ausgesetzt sind. Aber auch Titan oder Nickelbasislegierungen können auf diese Weise behandelt werden.

Kugelstrahlen bei Jacobi Eloxal

Für Unternehmen wie uns, die sich auf die Oberflächenveredelung von Aluminium spezialisiert haben, fügt sich das Kugelstrahlen daher nahtlos in das Leistungsspektrum ein. Es ergänzt Verfahren wie das Eloxieren und schafft so die Basis für besonders dekorative und funktionale Oberflächen.

Ablauf des Kugelstrahlens

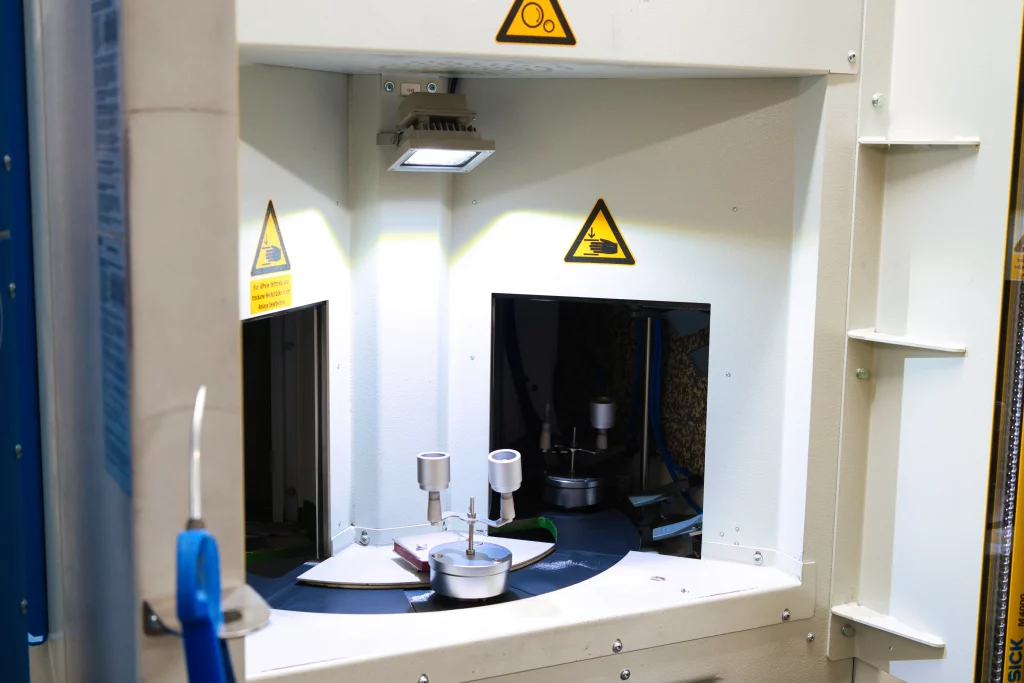

Beim Kugelstrahlen erfolgt die Bearbeitung in spezialisierten Strahlanlagen. Das Strahlmittel wird dabei entweder mit Druckluft beschleunigt oder über Schleuderräder bewegt. Je nach Werkstoff und gewünschter Wirkung kommen Edelstahlkugeln oder Glasperlen zum Einsatz.

Wichtige Parameter

Die Wirkung des Kugelstrahlens hängt von mehreren Faktoren ab: Strahlgeschwindigkeit, Auftreffwinkel und Dauer der Behandlung. Zusammen erzeugen diese Parameter eine verdichtete Oberfläche, erhöhen die Festigkeit und sorgen für einen dekorativen Effekt.

Untergrundprüfung

Vor dem Strahlen wird der Untergrund geprüft. Dabei werden Festigkeit, Zustand und Art der Verunreinigung beurteilt, um die optimalen Bearbeitungsbedingungen festzulegen.

Strahlarbeiten

Das Strahlen erfolgt systematisch in überlappenden Bahnen. Kanten werden häufig mit kleineren Schleifgeräten nachbearbeitet, um eine gleichmäßige Behandlung sicherzustellen.

Kontrolle und Endreinigung

Nach dem Strahlen wird die Fläche auf Reinheit und Rauheit kontrolliert. Abschließend erfolgt eine gründliche Reinigung, meist durch leistungsstarkes Absaugen des Strahlmittels, sodass die Oberfläche für nachfolgende Schritte bereit ist.

Typische Anwendungen des Kugelstrahlens

Kugelstrahlen findet sich in vielen Industriebereichen wieder:

• Luft- und Raumfahrt: Erhöhung der Ermüdungsfestigkeit von Turbinenschaufeln oder Fahrwerkskomponenten.
• Automobilbau: Behandlung von Getriebeteilen, Federn oder Kurbelwellen.
• Medizintechnik: Verbesserung der Haltbarkeit von Implantaten.
• Maschinenbau: Schutz stark beanspruchter Bauteile vor frühzeitigem Verschleiß.
• Bodensanierung: Entfernung von Zementschlämmen, alten Beschichtungen, Farbmarkierungen oder Belagsrückständen und Vorbereitung von Untergründen für Dünnestriche oder Spachtelmassen.
• Oberflächenvorbereitung: Aufrauen glatter Flächen zur Verbesserung der Griffigkeit und Vorbereitung vor Beschichtungen.

Vorteile und Grenzen des Verfahrens

Die Vorteile des Kugelstrahlens liegen auf der Hand: Bauteile werden widerstandsfähiger, die Rissbildung wird reduziert, das dekorative Erscheinungsbild wird verbessert oder geändert und die Oberflächenstruktur positiv beeinflusst. Zudem entsteht eine ideale Grundlage für weitere Beschichtungen oder Veredelungen.

Sorgfalt für sichere Ergebnisse

Bei sehr dünnwandigen Bauteilen kann das Verfahren auch an seine Grenzen kommen. Wenn die Parameter nicht exakt eingestellt sind, kann es zu Verformungen kommen. Daher ist eine präzise Prozessführung unverzichtbar. Um die Qualität sicherzustellen, wird die Intensität des Strahlens häufig mit dem Almen-Streifentest überprüft, bei dem die tatsächliche Strahlwirkung exakt gemessen wird.

Fazit

Das Kugelstrahlen ist ein zentrales Verfahren in der modernen Oberflächenveredelung. Es kombiniert mechanische Verdichtung mit einem wirksamen Schutz vor Rissen, Ermüdung und Korrosion. Besonders in Verbindung mit Verfahren wie dem Eloxieren entstehen so hochwertige, langlebige und funktionale Oberflächen, die selbst größten Belastungen standhalten. Für Unternehmen wie Jacobi Eloxal bedeutet Kugelstrahlen daher einen wichtigen Baustein im umfassenden Angebot zur Aluminiumveredelung.
